네트워크 개요

네트워크 기본 개요

개요

네트워크 주소

2계층 주소(물리적 주소)

이더넷 카드의 주소로 데이터링크계층의 MAC 계층에 의해 사용되는 12자의 16진수

- NIC(Network Interface Card) 또는 Ethernet Card

- 데이터링크 계층의 MAC 계층에 의해 사용되는 48비트의 하드웨어 주소

- MAC 주소 (16진수 표현) : 00-A0-C9-15-81-C5

MAC주소

3계층 주소(논리적 주소)

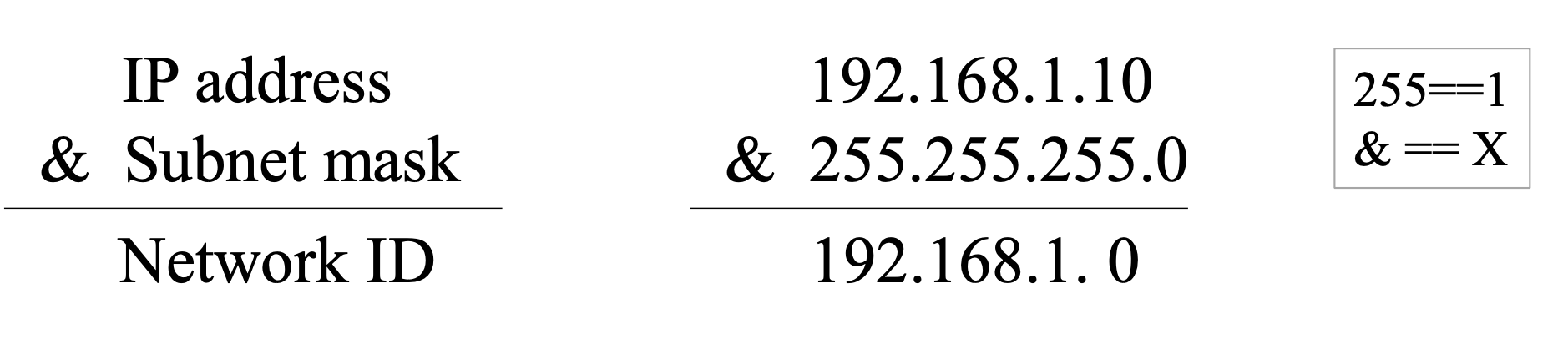

Network ID + Host ID = IP

Network ID가 같아야 같은 내부망 다르면 외부망

IP

4계층 주소(포트번호)

데이터 송수신, 서비스, 애플리케이션 등의 번호

송신

수신

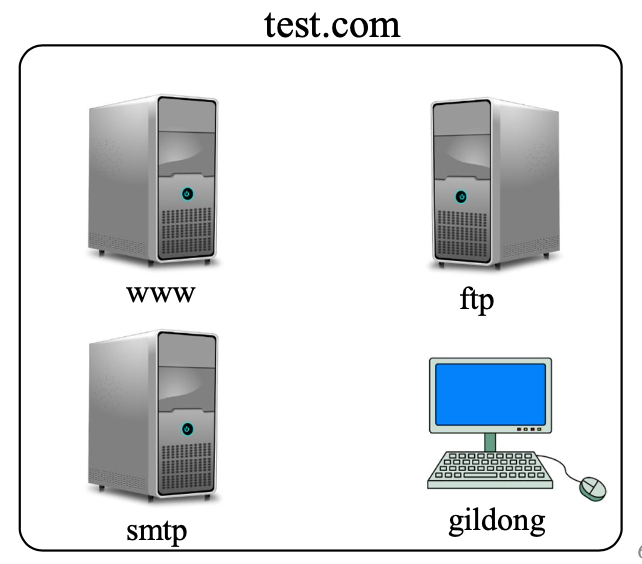

7계층 주소(Fully Qualified Domain Name : FQDN)

Host Name(www) + Domain Name(test.com)

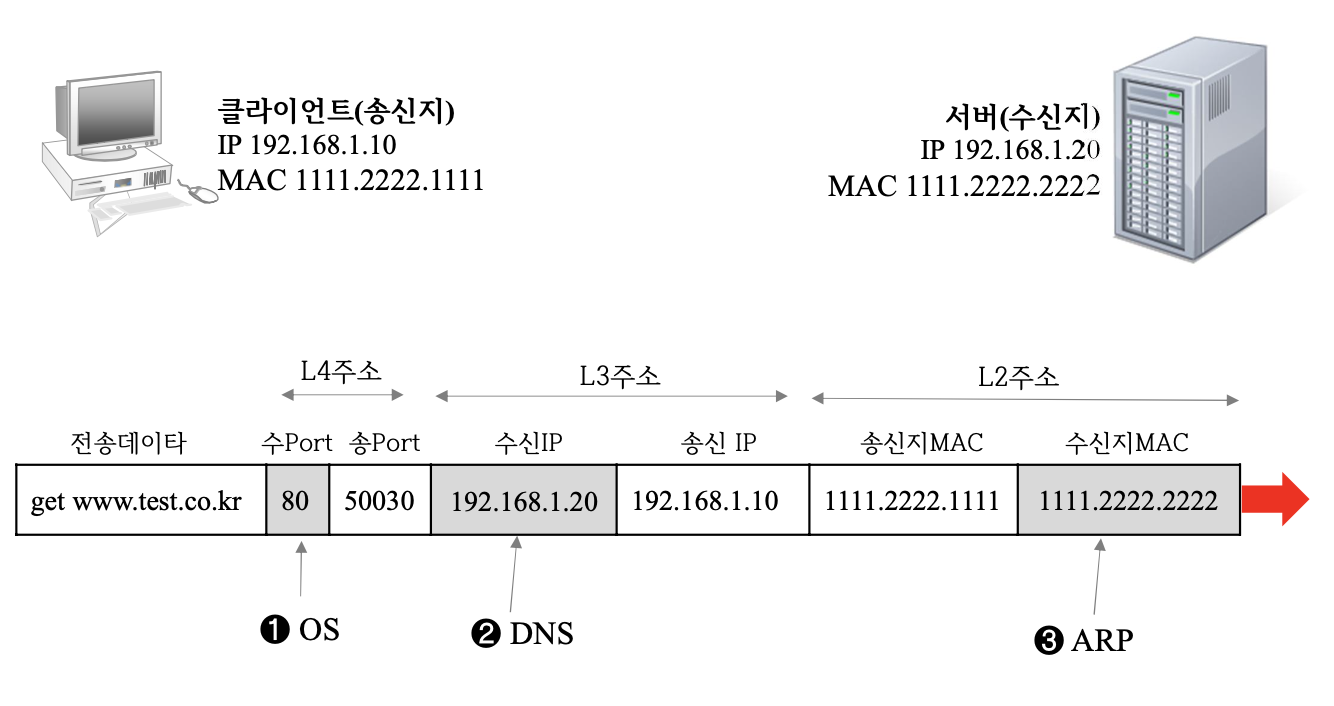

DNS & ARP

ARP = IP주소를 이용하여 MAC 주소를 알아내는 기술

• ARP request 패킷 : MAC 주소를 알아내기 위해 보냄, 브로드캐스트 방식으로 운영
• ARP reply 패킷 : 응답 패킷, 유니캐스트 방식으로 운영

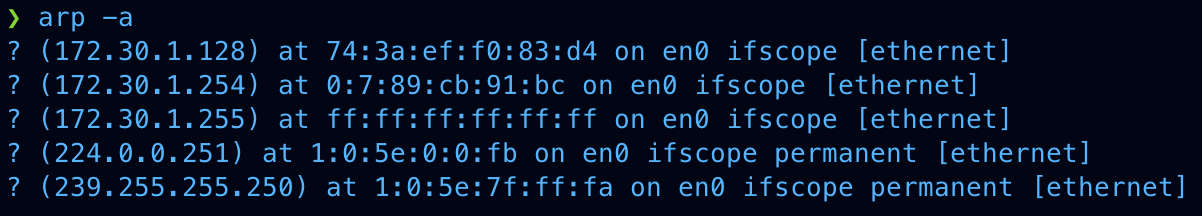

• ARP Cache Table : IP와 MAC의 대응관계를 저장한 테이블



RARP = ARP의 반대

DNS = Domain 혹은 IP를 이용하여 IP 혹은 Domain을 알아내는 기술 (정방향, 역방향 조회)

전송 모드

Unicast 전송모드

1:1로 전송함

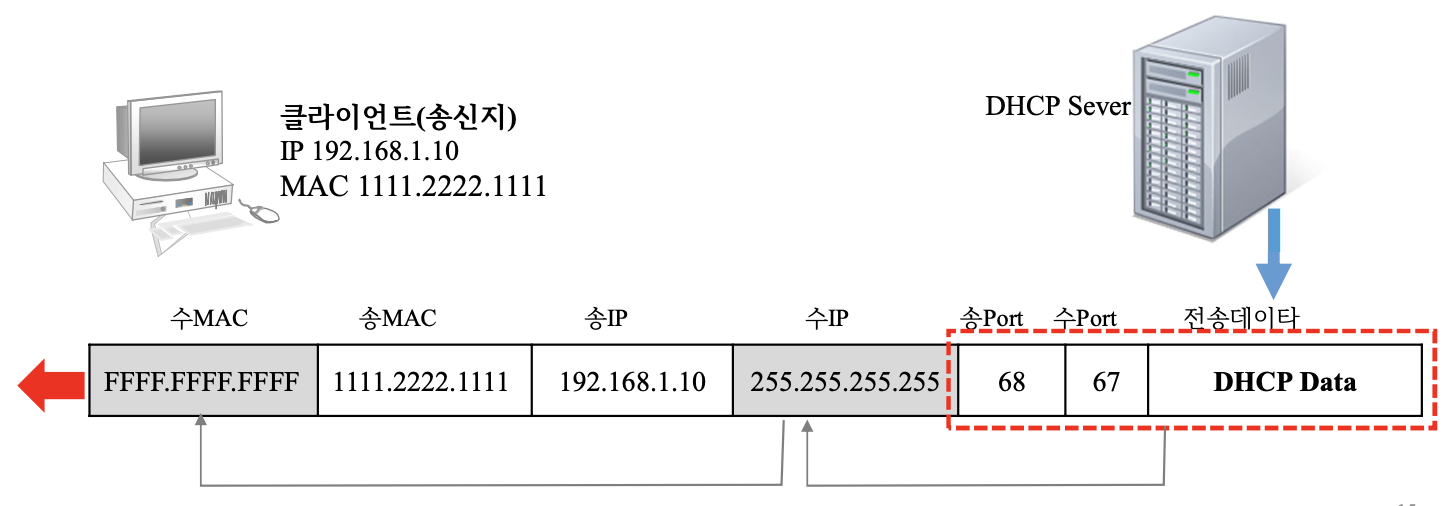

Broadcast 전송모드

1 : 불특정다수 로 전송함

Local IP주소 : 255.255.255.255

Directed IP주소 : 192.168.1.255/24

MAC주소 : FFFF.FFFF.FFFF

Multicast 전송모드

1 대 특정다수 로 전송함

IP주소 : 224~239.X.X.X

MAC주소 : 0100.5EXX.XXXX

계층별 장비

• Forwarding : 하나의 송신지 포트에서 하나의 수신지 포트로 전송

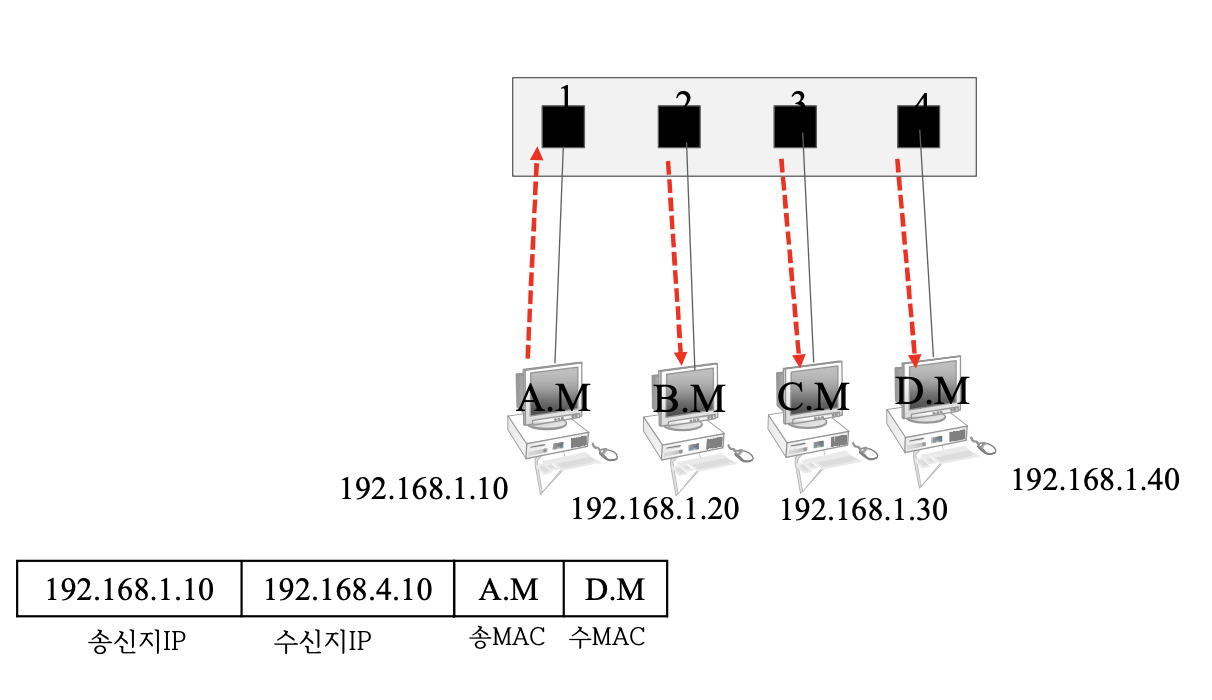

• Flooding : 송신지 포트를 제외한 모든 포트로 전송

Hub(1계층)

플러딩 방식으로만 전송

Switch(2계층)

플러딩 + 포워딩 방식 둘다 사용

#다계층 스위치를 사용하여 라우터를 대체할 수 있음 (단, 인터넷과 연결되는 부분은 무조건 라우터 사용) -> 계층이 낮아 속도가 빠름

Router(3계층)

포워딩 방식으로만 전송

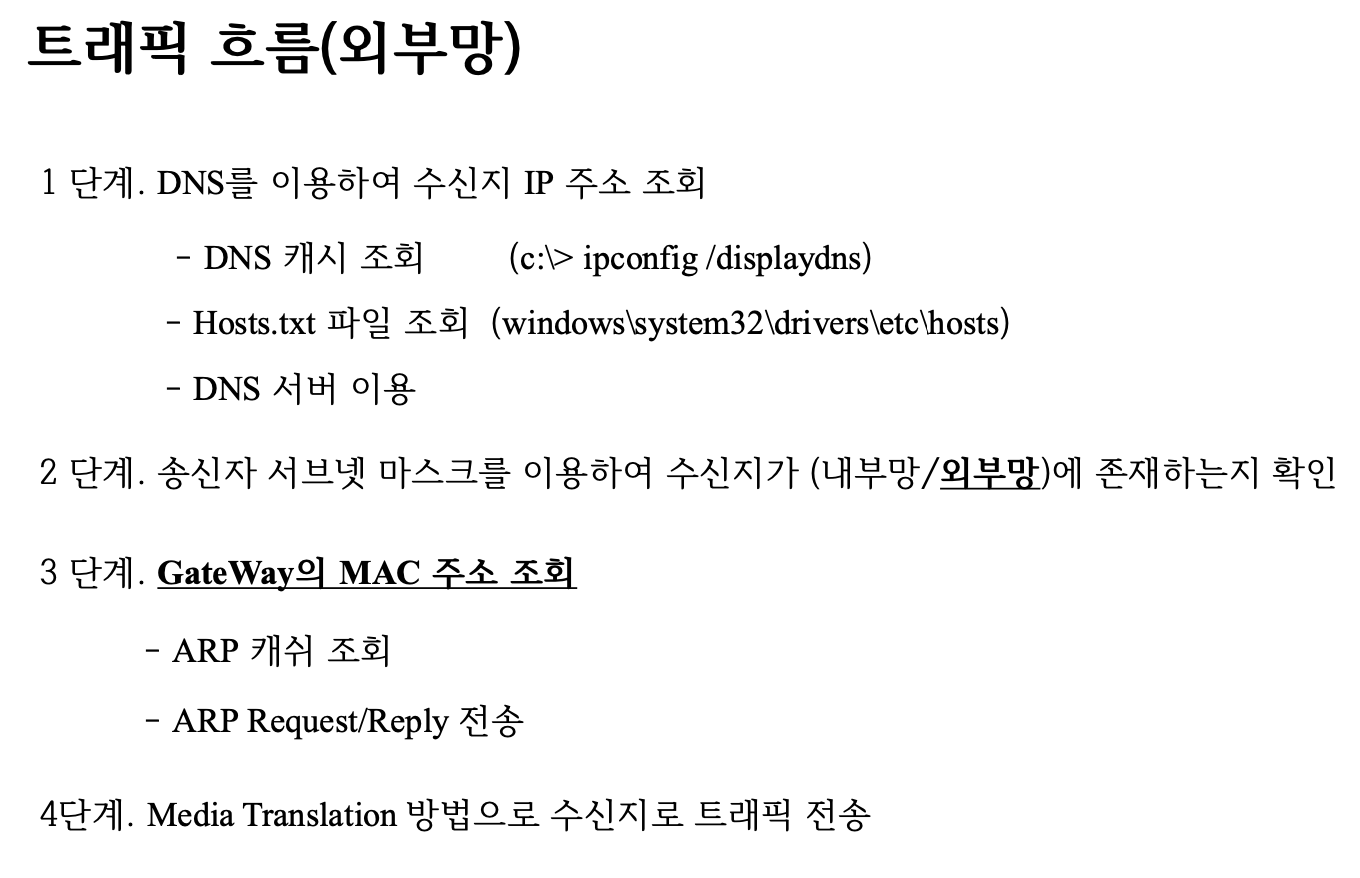

트래픽 흐름
